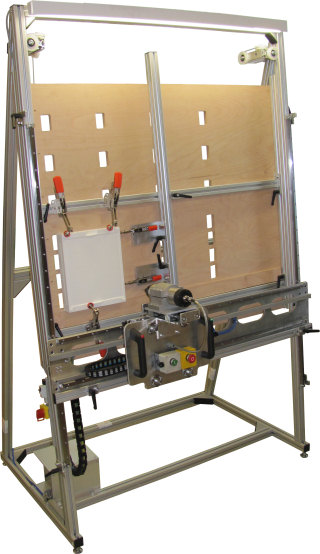

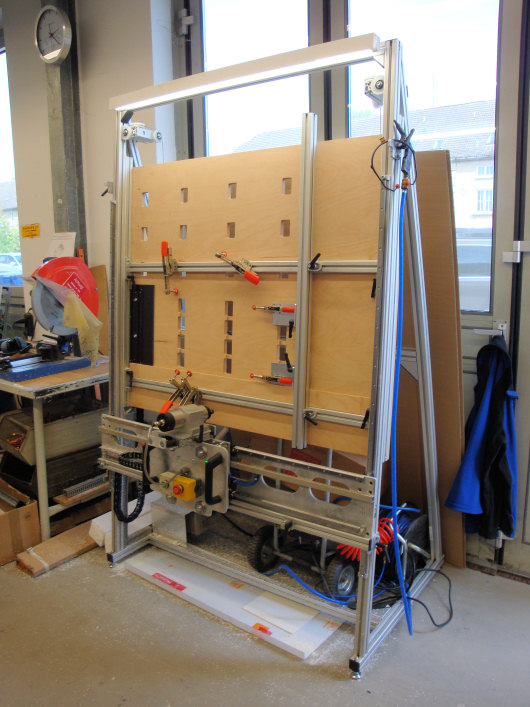

Die Anlage wurde mit der Aufgabenstellung des Fräsens von Schaltschrankabdeckungen durch uns konzipiert, konstruiert und gefertigt. Die Aufgabenstellung wurde mit geringem Budget und Platzbedarf, sowie Vorgabe der zu bearbeitenden

Kunststoffabdeckungen durch unseren Kunden definiert.

Die Vorrichtung ist als rein manuelle Maschine konzipiert und ausgeführt.

Die Schaltschrank-abdeckungen können in ihren variablen Größen und Höhen durch verstellbare Spannvorrichtungen fixiert und gespannt werden. Dabei sind selbsteinstellende Spannmittel genutzt worden, um die variablen Höhen der zu fixierenden Teile automatisch auszugleichen.

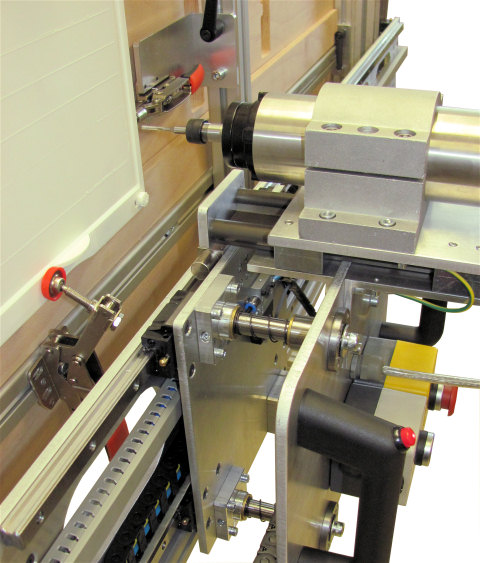

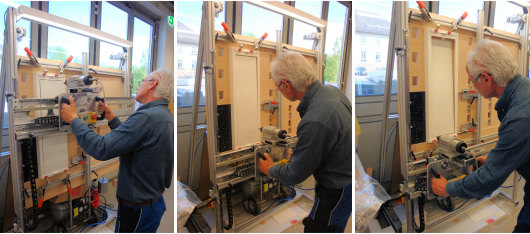

Die Frässpindel wird manuell geführt, wobei die jeweils genutzte Verfahrachse mittels Tastendruck durch den

Bediener freigegeben wird. Somit wird es leicht möglich senkrechte, wie auch waagerechte Fräaswege einfach und sehr sauber manuell zu fahren. Mittels einstellbaren Anschlägen können die jeweiligen Fahrwege begrenzt werden, um eine gute Reproduzierbarkeit zu gewährleisten. Die Frässpindel ist in seiner Drehzahl regulierbar, um die best möglichen fräsergebnisse bei variierendem Material zu gewährleisten.
